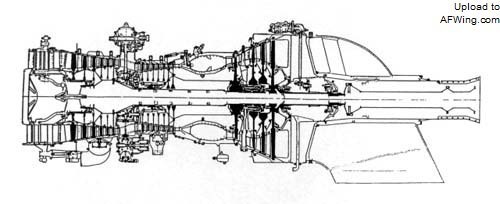

D-136涡轴发动机结构图
D-136的核心机是一台含有六级跨音速低压轴流式压缩机的双转子核心，采用固定式进气口导向叶片，以及钛转子叶片和钢静子叶片。七级跨音速高压压缩机的导向叶片是可动的，泄压阀在第三和第四级之间，第一级和第五级叶片是由钛合金制成的，其余的叶片都是钢制的；低烟环形燃烧室中有二十四个喷油嘴和两个点火器，还有一个包含冷却叶片的单级高低压涡轮。更往后是一台含有冷却盘的两级自由涡轮，然后是一个有一根传动轴穿过的固定式排气管。中央位置有一个附件齿轮箱，而D-36的在发动机背部，D-136这样布局的原因是维修人员将发动机舱盖打开时就能接触到它。
