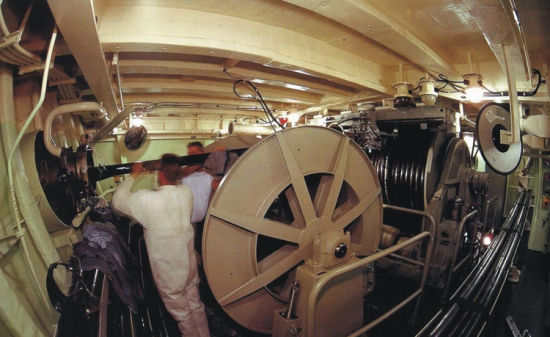

资料图：拖曳线列阵声呐
X舵技术
X舵是指四个尾舵呈X型正交布置，舵轴中心线与艇纵中对称面呈一定夹角的分离式尾舵。与常见的十字舵相比，X舵造型独特，公开的资料又少，大家对其了解不多，所以总给人一种神秘感。加之X舵早期仅在荷兰、瑞典的几型常规潜艇上使用，使用范围小装备的潜艇也少，与随处可见的十字舵相比也就显得较为另类。但近年来X舵在新型潜艇中的流行速度却非常快，如澳大利亚的科林斯级、以色列的海豚级、瑞典于1996年服役的哥特兰级、德国在2003年建成的212A型、日本2005年投入现役的苍龙，乃至法国正在建造的梭子鱼级核潜艇，都无一例外的采用了X舵。X舵被这六型潜艇采用，长期以来，我国潜艇的尾舵一直跟随苏俄的设计，采用十字尾舵较多。目前，我国已经开展了X舵技术的试验样机工作，未来很可能安装在正在研制的第四代某新型潜艇上。
X舵的四个舵面布置在潜艇尾部的对角线上，舵面可取得最大展长，舵操纵面的操纵能力和效率高。意味着在航速相同、舵角相同的情况下，装备X舵的潜艇纵倾角和深度变化率要更大，在各种航速下的垂直面和水平面机动性上也均比十字舵优秀。此外，在吨位相同线型和动力水平接近的条件下，潜艇使用X舵比使用十字舵更能改善潜艇的快速性。
