中国馆藏航天器:一览运载火箭全家福

来源:北京航空航天博物馆责任编辑:牛晨斐2014-09-07 08:24

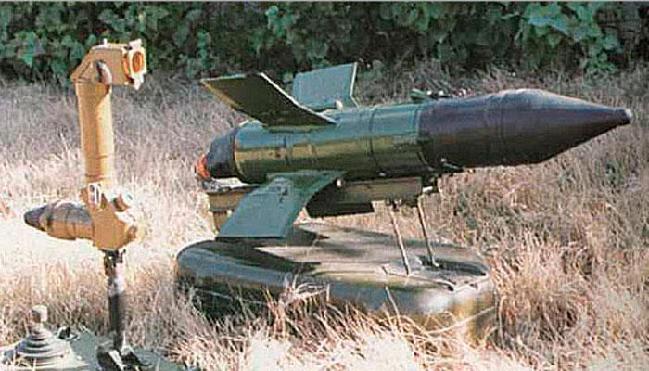

红箭-73反坦克导弹

 红箭-73反坦克导弹是仿制前苏联AT-3型反坦克导弹的产品,1978年设计定型,是我军装备的第一代反坦克导弹。

  全弹分为战斗部舱和运载体舱两部分,平时分离装箱,使用时将两个舱体通过快速卡钩连接在一起;在弹体左上方弹翼根部装有一个曳光管,用于在飞行时进行观察和瞄准;战斗部采用空心装药单锥型战斗部;制导方式为目视瞄准、跟踪、导线传输指令、手控制导。

改进型:红箭-73A红箭-73B红箭-73C

全弹重:11.3千克

战斗部重:2.5千克

弹长:0.84米

弹径:0.12米

翼展:0.349米

最大有效射程:3000米

最小射程:500米

飞行速度:120米/秒

射速:2枚/分

破甲威力:150毫米/65度

红箭-73B反坦克导弹我国第一代改进型反坦克导弹,适于单兵携带、地面发射或车载发射。主要用于攻击坦克、装甲车辆,也可用于摧毁火力点和简易野战共事。弹径120毫米,弹重11.7千克,射程3000米,能破钢甲180毫米。采用光学瞄准跟踪、导线传输指令、红外半自动制导方式。改进后的系统保留了手动操作功能。全武器系统由导弹、发射装置和地面控制设备等组成。全弹重:11.7千克弹长:0.869米弹径:0.12米翼展:0.349米最大有效射程:3000米最小射程:400米飞行速度:120米/秒射速:2枚/分破甲威力:180毫米/65度> 红箭-73C反坦克导弹红箭-73C反坦克导弹与红箭-73B反坦克导弹的原理基本相同,但采用了随动发射架,在对目标的跟踪过程中,发射导轨与瞄准具同步,使发射方向与瞄准方向始终保持一致,从而扩大了导弹的可攻击区,使作战效能更为提高。
