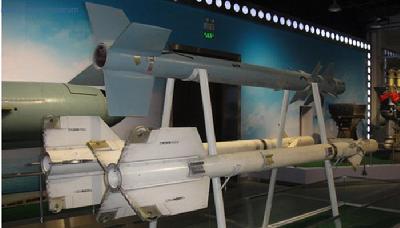

霹雳5乙号空空导弹,简称霹雳-5乙,代号:PL-5乙,由612所研制,202厂生产。
PL-5乙空空导弹是参照美制AIM-9D空空导弹进行设计的红外型空空导弹。该弹采用鸭式气动外形布局，由制导控制组件、战斗部、红外近炸引信或无线电近炸引信、固体火箭发动机、鸭式舵面和三角形弹翼组成。红外导引头采用压缩空气致冷，灵敏度高，具有抗背景辐射干扰的能力。战斗部采用高爆炸药，有杀伤破片型和连续杆型，前者配用红外近炸引信，后者配用无线电近炸引信。这两种类型的战斗部及其近炸引信，可以互换使用。战斗部有效杀伤半径10m。红外近炸引信的抗干扰能力强，起爆可靠性高。该弹的最大脱靶量9m。
主要战术
技术性能弹长：3.128m
弹 径 190mm
翼 展 0.657m
弹 重 148kg
最大射程 16km
最小射程 1300m
最大速度 2.2M
使用高度 500～21500m
最大过载 20G
战斗部 高爆炸药，重30kg
动力装置 固体火箭发动机
