顾名思义，声呐是利用声波探测水中物体的电子设备。从功用上讲，它就像一只只善听的水中“耳朵”，用来察觉舰艇在水中的“风吹草动”。它不仅可装备在潜艇、水面舰艇上，也可装备给反潜飞机等，用来对水中目标进行搜索、识别。随着科技发展，当今声呐分类更为精细，功能也各有侧重。

舰壳声呐

“藏身”球鼻艏 使用较方便

舰壳声呐通常“藏身”在舰艇底部的球鼻艏内，由水下基阵、发射机、接收机、显控设备等组成。工作时，它通过发射具有特定波形的声信号，接收目标潜艇产生的回波或噪声，来发现和识别潜艇。

舰壳声呐“藏身”在球鼻艏内有两大优点，一是便于操纵、开机迅速，二是能有效扩大声信号的发射覆盖范围。如瑞典海军CHMS-90型声呐，其球鼻艏内的收发器可在很大范围内来回移动扫描，还可对声波进行电子修正。

舰壳声呐的基阵阵列大多与球鼻艏形状相仿为圆柱阵，排列有多层收发器。据悉，法国、意大利装备的UMS4110CL型声呐有数百个声波收发器，发射功率大，探测距离远，具有较好探潜效果。

当然，舰壳声呐也有短板。因工作深度与基阵尺寸受到空间限制，它难以克服复杂海洋环境的影响。

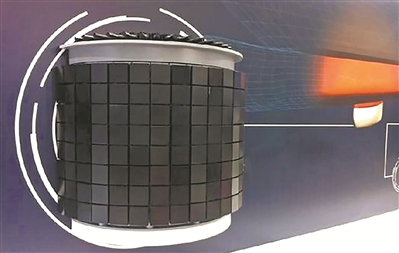

（上图为圆柱形基阵阵列的舰壳声呐示意图）

拖曳式变深声呐

海底“放风筝” 深度可以调

拖曳式变深声呐与舰壳声呐的不同之处，在于其基阵离开了舰体，通常被放置在单独“鱼体”内。平时，“鱼体”被收纳在舰艇艉部，使用时由绞车放出，靠拖缆拖曳在舰艇后方的水中工作。

这种海底“放风筝”式的操作模式，使得拖曳式变深声呐入水的深度，可根据需要进行调整，将“鱼体”置于最佳听测水层，获取更为准确的听测数据。其缺点是收放拖曳“鱼体”时间较长，拖曳时对拖曳舰航速和机动有一定影响。

“马尾”是俄罗斯海军装备的一种主动搜索拖曳式变深声呐。由于其基阵拖放在远离舰艉的深水中，因而受拖曳舰自身噪声和海面风浪干扰较小。它与舰壳声呐配合使用时，可在一定程度上消除舰艇探测的盲区。

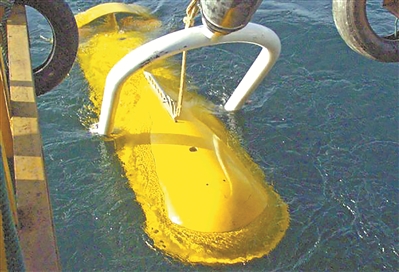

（上图为拖曳式变深声呐的“鱼体”）

拖曳式线列阵声呐

“蚂蚱”一线串 “听觉”更灵敏

用“一条线上的蚂蚱”来形容拖曳式线列阵声呐中的基阵分布状态较为贴切。和拖曳式变深声呐一样，拖曳式线列阵声呐工作时也是基阵被拖曳在舰艇后方的水中。不同的是，拖曳式线列阵声呐基阵不是放在拖曳“鱼体”内，而是与拖曳电缆装在一起，在水中形成长线列阵，从而增大探测能力。

它的工作深度比变深声呐大，有利于降低拖曳舰航行噪声和浅水层恶劣环境的干扰。因基阵长度大，探测距离较远，因此常被用作远程反潜预警。但是，它也存在无法测定目标潜艇具体深度、难以分辨目标在哪一舷、收放时间较长等缺点。由此发展而来的主被动拖曳式线列阵声呐，有的则化身两条线，这种声呐有助于发现更安静的潜艇。但是，要充分发挥线列阵声呐作用，仍需要其他反潜装备的通力协作。

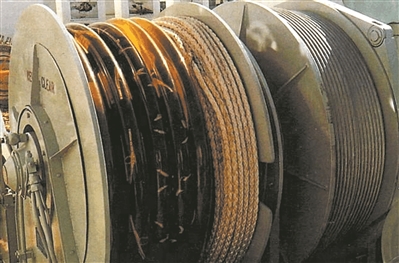

（上图为收起状态的拖曳式线列阵声呐）
